在使用SketchUp建模时，大多时候我们会将已制作好的CAD文件导入到SketchUp软件中，而很多用户却在SketchUp软件中导入CAD文件时，遇到各种各样的问题，那么如何才能正确的将CAD文件导入到草图大师中呢？下面米葫芦小编为大家提供了详细的操作教程，需要的朋友赶快学习一下吧！

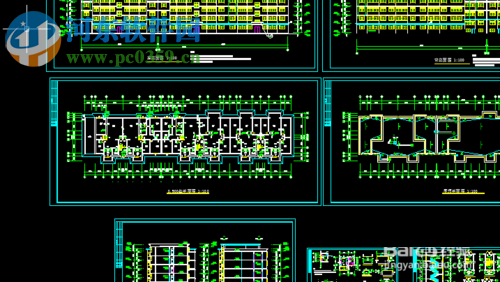

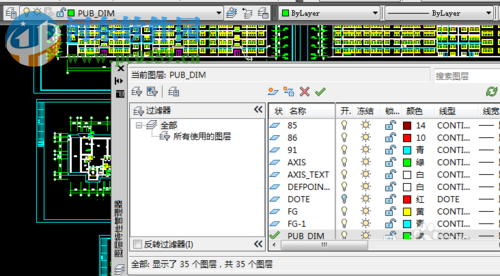

现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。

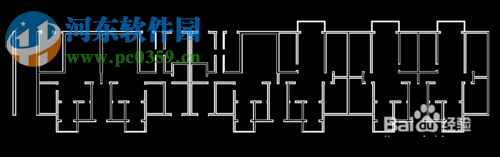

一般精简只留下主要线条。

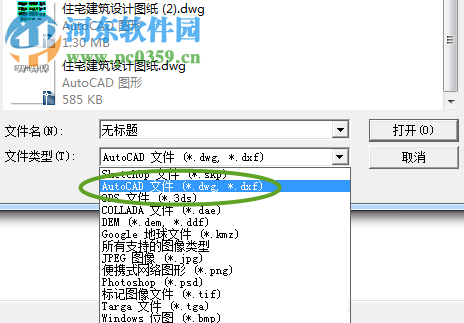

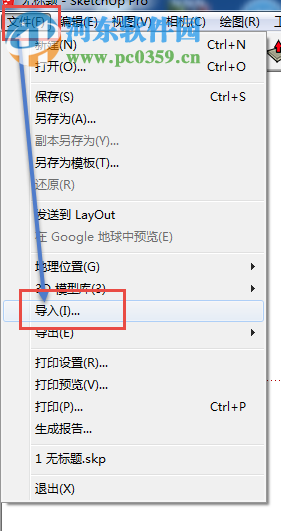

打开sketchup——文件——导入。选择导入AUTO CAD(dwg,dxf)文件.

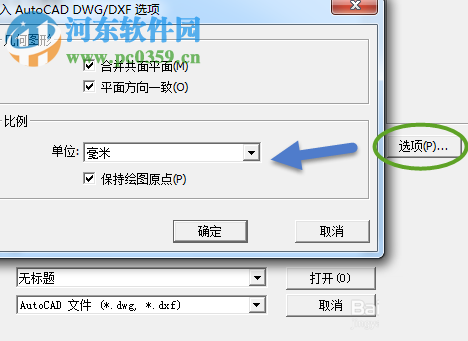

点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。最后勾上保持绘图原点。

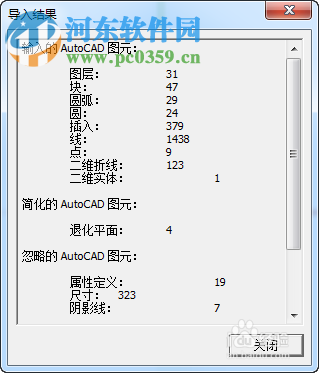

导入成功，显示导入结果对话框，可以直接关掉。

导入后如果找不到文件，点一下充满视窗按键。

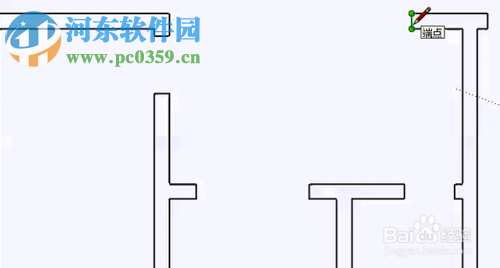

此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。

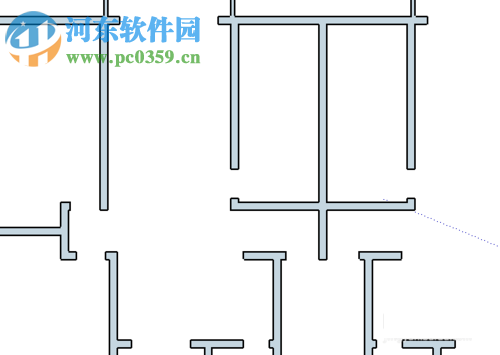

现在就生成面了，只需用推拉工具图拉到一定高度即可了。

就像在autocad里面需要一个良好的习惯一样，Sketchup建模也需要一个良好的习惯。这样对模型大小及运行速度都会有很大的帮助。

1，一个简单而清楚的 CAD 底稿

1）框选整个图形，使用天正命令：消除重线（命令：XCCX）

2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。 对天正6及以上版本 绘制的 CAD 图需要对该图进行另存旧版（命令：LCJB），保存为 t3 格式才能导入Sketchup中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正 5.5 及以上版本中的实体是官方自己开发的，在纯 CAD 中亦不能显示。

3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，然后确认。反复检查和清理，一定要将图层数降到最少。

4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketchup出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。

5）最后的 CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。

2，导入Sketchup 中

1）导入注意右边的选项设置，单位选毫米

2）开始描线成面（或者使用插件自动生成面）

线宽可以修改细一点 5.0（窗口——显示设置——轮廓——改成1）

6.0（窗口——风格——显示设置——轮廓——改成1）

3，进阶技巧

1）建模时多做组件，这样有了问题只修改一个组件则其余复制的组件会自动关联修改，主要用于多个复制的窗、门之类的

2）如做单个物体或部分，最好用群组，不但方便单独编辑而且移动时不会影响到其他模型。

3）多利用下载的组件或者插件，不要什么都去建，怎样快速高效的建模才是重点， 学着去控制软件来达到目的，而不是被软件控制

4）不要早早地就添加上材质和配景组件，那会大大地影响速度，可先填充颜色，然后再在材质编辑面板里该材质， 如果已经习惯了一边建模一边添加材质，则最好在建模时改成线框模式

5）不要开这阴影画图，那样也会让你觉得自己该换显卡、加内存了。
