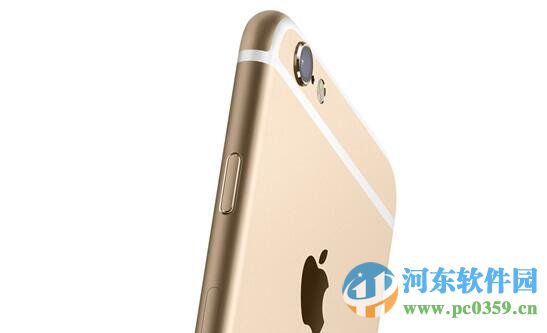

对于iPhone6/6s手机用户来说，相信很多用户都注意到了苹果6背后的一道白线，相信也有不少人搜索过该白线的作用与用途，其实苹果手机背后的白色线条在设计中是非常有用的，如果手机不加该塑胶白线的话，那么手机将有可能出现无法接收信号的问题，所以我们可将该白条塑料链接为——“天线”!

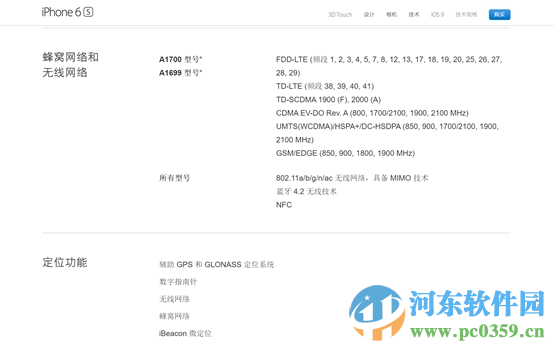

在当时iPhone6的发布会上没有提到的是iPhone6相对一上一代iPhone，拥有“全网通”的能力(公开版iPhone6 Cellular支持中国移动/联通/电信2G/3G/4G)，而且支持802.11a/b/g/n/ac 无线网络(单天线，双频2.4GHz/5GHz)和蓝牙4.0，并加入了NFC。

这使得iPhone6的天线设计前所未有的复杂，下面GeekBar向大家揭秘，iPhone6的天线设计。

1：首先是大家吐槽的背面分割设计。

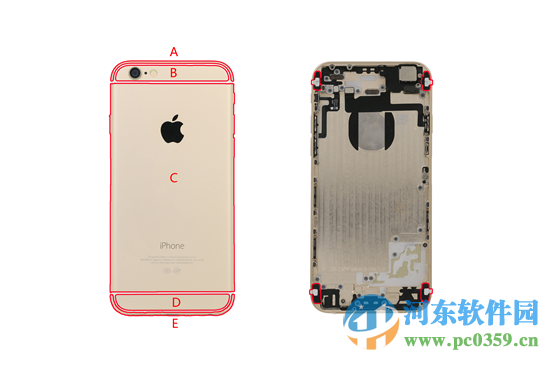

看似一体的的金属后壳，使用塑料填充，其实是被切分成A/BCD/E三段，A、E分别为上部分天线和下半部分天线，中间BCD部分是相互导通的，充当天线接地部分。

2：iPhone6上半部分天线涉及到Cellular副天线、双频WLAN、蓝牙、GPS、NFC等功能。

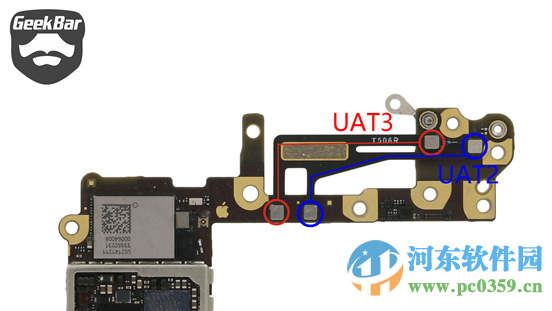

iPhone6主板上半部分天线馈电端口(正面)

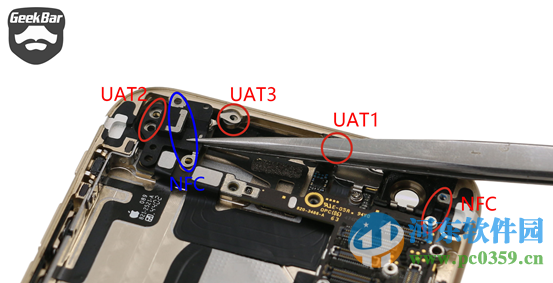

iPhone6上半部分天线馈电端口(正面)

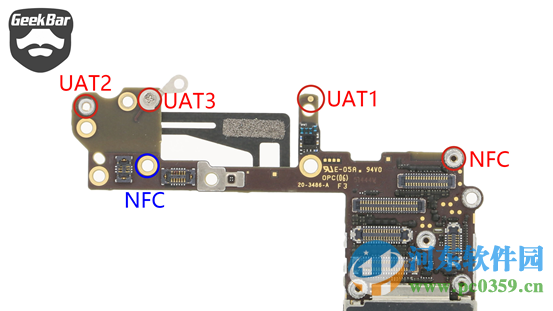

iPhone6主板上半部分天线馈电端口(正面)

上部天线包括UAT1、UAT2、UAT3各1个馈电端口和NFC的2个端口。

UAT1为天线Tunning端口，影响UAT3;

UAT2为WLAN 5GHz频段天线;

UAT3功能较多，包括WLAN2.4GHz、蓝牙、GPS、Cellular副天线。

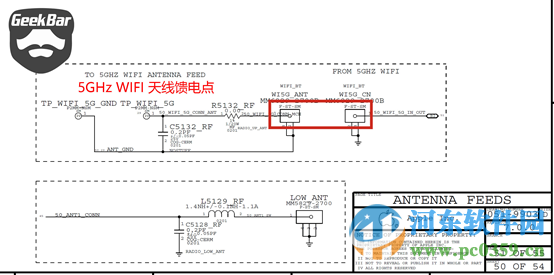

iPhone6原理图5GHz WIFI天线馈电端口

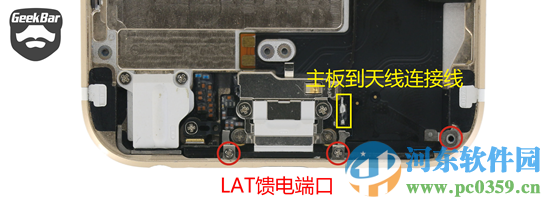

3：iPhone6下半部分天线涉及到Cellular主天线。

手机作为移动终端设备，必须接入网络才有意义。不同频段的无线网络搭载在不同频段的电波上，若使用一个接收天线会相互影响工作。这样也就能看出苹果在设计iPhone是考虑到在保证信号质量的前提下设计的天线(白带)是不得已而为之。

通过上述方法我们不能看出该白条塑料中的硬件了， 不过从另外一个方面来看，大家都知道金属物品对信号会造成极大的阻碍，想要让阻碍变得更小，我们只能通过这种互交式的设计，来避免金属机身与天线的工作出现冲突!
