创建新视口

可以使用 MVIEW（制作视图）命令的“新建”选项，在图纸空间中创建其他布局视口。使用多个布局视口，可以按相同或不同的比例显示模型空间的不同视图。

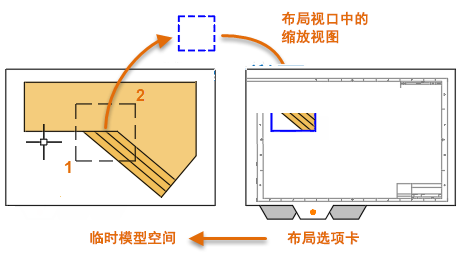

通过布局选项卡，在“命令”窗口中输入 MVIEW 并选择“新建”选项。会暂时显示模型空间的最大化视图，您可以单击两个点（如图所示）来定义一个区域。返回到布局，单击鼠标右键以显示比例列表，然后单击要使用的比例。单击某一位置以放置包含缩放视图的新布局视口。

5.如果您在以后需要设置其他比例，则选择布局视口并单击三角形比例夹点。此操作将显示可从中选择的比例列表。

默认情况下，缩放视口将自动锁定，以防止意外缩放或平移，从而更改比例或剪裁边界。可通过以下方式锁定和解锁布局视口：选择布局视口，单击鼠标右键以显示快捷菜单，然后依次选择“显示锁定”>“启用”或“禁用”。

注： 根据草图约定的要求，非连续线型中的虚线和空格会始终以相同的长度显示，而不管布局视口的比例如何。如果更改布局视口的比例，需要输入 REGENALL 来立即更新显示。
