1、多段线是作为单个对象创建的相互连接的序列直线段或弧线段。

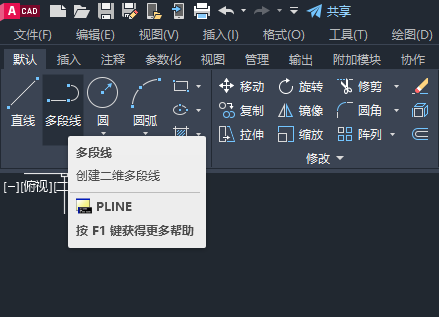

2、使用 PLINE 命令为以下对象创建开放多段线或闭合多段线

需要具有固定宽度线段的几何图形您需要了解总长度的连续路径用于地形学地图和等压数据的轮廓素线在印刷电路板上的布线图和宽线流程图和布管图

3、多段线可以具有恒定宽度，或者可以有不同的起点宽度和端点宽度。指定多段线的第一个点后，可以使用“宽度”选项来指定所有后来创建的线段的宽度。您可以随时更改宽度值，甚至在创建新线段时更改。

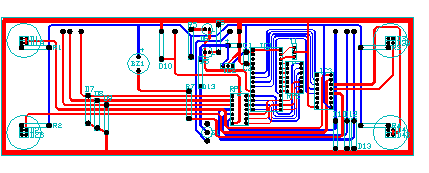

4、以下是印刷电路板的样例，其中的线路是使用宽多段线创建的。接合焊盘是使用 DONUT 命令创建的。

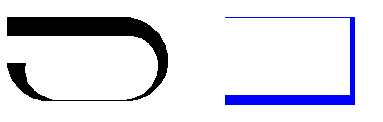

5、多段线对于每个线段可以有不同的起点宽度和端点宽度，如此处所示：

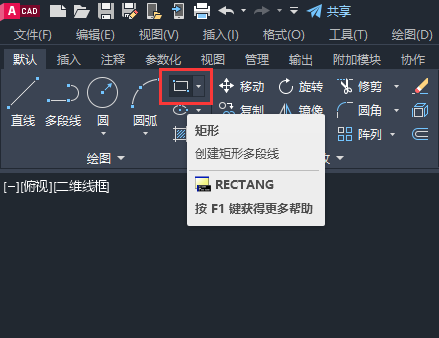

6、快速创建闭合矩形多段线的方法是使用 RECTANG 命令（在“命令”窗口输入 REC）。

7、只需单击矩形的两个对角点即可，如图所示。如果使用此方法，则启用“栅格捕捉”(F9) 以提高精度。
