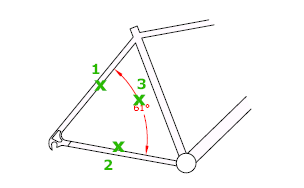

创建角度标注。

测量选定的几何对象或 3 个点之间的角度。

将显示以下提示：

使用选定圆弧或多段线弧线段上的点作为三点角度标注的定义点。圆弧的圆心是角度的顶点。圆弧端点成为尺寸界线的原点。

在尺寸界线之间绘制一条圆弧作为尺寸线。尺寸界线从角度端点绘制到尺寸线交点。

将选择点作为第一条尺寸界线的原点。圆的圆心是角度的顶点。

第二个角度顶点是第二条尺寸界线的原点，且无需位于圆上。

使用两条直线或多段线线段定义角度。

程序通过将每条直线作为角度的矢量，将直线的交点作为角度顶点来确定角度。尺寸线跨越这两条直线之间的角度。如果尺寸线与被标注的直线不相交，将根据需要添加尺寸界线，以延长一条或两条直线。圆弧总是小于 180 度。

创建基于指定三点的标注。

角度顶点可以同时为一个角度端点。如果需要尺寸界线，那么角度端点可用作尺寸界线的原点。

在尺寸界线之间绘制一条圆弧作为尺寸线。尺寸界线从角度端点绘制到尺寸线交点。

指定尺寸线的位置并确定绘制尺寸界线的方向。

显示在位文字编辑器，可用它来编辑标注文字。要添加前缀或后缀，请在生成的测量值前后输入前缀或后缀。用控制代码和 Unicode 字符串来输入特殊字符或符号。请参见“控制码和特殊字符”。

当前标注样式决定生成的测量值的外观。

在命令提示下，自定义标注文字。生成的标注测量值显示在尖括号中。

要包括生成的测量值，请用尖括号 (< >) 表示生成的测量值。

标注文字特性在“新建标注样式”、“修改标注样式”和“替代标注样式”对话框的“文字”选项卡上进行设定。

修改标注文字的角度。

指定标注应锁定到的象限。打开象限行为后，将标注文字放置在角度标注外时，尺寸线会延伸超过尺寸界线。
