标注关联性定义几何对象和为其提供距离和角度的标注间的关系。几何对象与标注之间可能存在几种类型的关系。引线和多重引线对象也可以关联。

当与关联标注相关联的几何对象被修改时，关联标注会自动调整其位置、方向和测量值。布局中的标注可以与模型空间中的对象相关联。DIMASSOC 系统变量设置为 2 时，将创建以下标注。只有一条尺寸界线与几何对象相关联时，将存在部分关联标注。当删除与标注关联的几何对象时，通常会发生此类情况。非关联标注可以与其测量的几何图形一起进行选择和修改，但不会在其测量的几何对象被修改时自动进行更改。DIMASSOC 系统变量设置为 1 时，将创建以下标注。分解标注包含一组独立的几何对象和文字对象，而不是单个标注对象。它们在您将 DIMASSOC 系统变量设置为 0 时，或将 EXPLODE 命令应用于现有标注时进行创建。

您可以通过“特性”选项板或 LIST 命令确定标注是否关联。可以使用 DIMREASSOCIATE 命令来重新关联部分关联标注或非关联标注。

提示： 在以下情况下可以使用 DIMREGEN 更新关联标注：在布局视口中平移或缩放模型空间后、打开使用早期版本修改的图形后或打开已修改外部参照的图形后。注释监视器

您可以通过注释监视器的帮助来追踪失去关联性的注释。关联性可能由于以下几个原因而丢失：

如果大幅修改或删除关联的几何对象，则不保留关联性。如果重定义关联的块，以使标注所关联的边被取代，则不保留关联性。

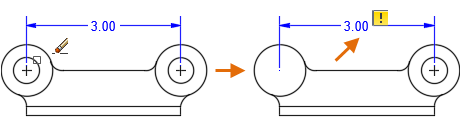

当注释监视器处于启用状态时，它可通过显示标记来标识已失去关联性的注释。例如，如果圆被删除，则标注的关联性将丢失，并且受影响的标注上将显示一个标记。

单击该标记将显示一个菜单，其中包含的选项特定于已解除关联的注释。在此示例中，菜单可用于访问 DIMREASSOCIATE 和 ERASE 命令。

特殊情况和限制

关联标注支持您希望标注的大多数类型的几何对象。它们不支持以下对象

图案填充图像参考底图多行对象二维实体注： 如果在 AutoCAD 2012 之前的版本中打开并重新保存图形，则与模型工程视图相关联的标注可能会失去其关联性。
