使用填充图案、实体填充或渐变填充来填充封闭区域或选定对象。



如果功能区处于活动状态，将显示“图案填充创建”上下文选项卡。如果功能区处于关闭状态，将显示“图案填充和渐变色”对话框。如果您希望使用“图案填充和渐变色”对话框，请将 HPDLGMODE 系统变量设置为 1。

如果在命令提示下输入 -HATCH，将显示选项。

注：要避免内存和性能问题，在单个图案填充操作中创建的图案填充线的最大数目是有限的。但可以使用 HPMAXLINES 系统变量来更改图案填充线的最大数目。要保持带有非连续性图案填充线的图案填充的性能，请选择预定义的填充图案，而不是加载和设置非连续性的线型。从基于 AutoCAD 2015 的产品开始，HPLINETYPE 系统变量默认禁用图案填充中非连续性线型的显示。要控制对象捕捉是否忽略图案填充对象，请为 OSOPTIONS 系统变量增加或减去 1。

从多个方法中进行选择以指定图案填充的边界。

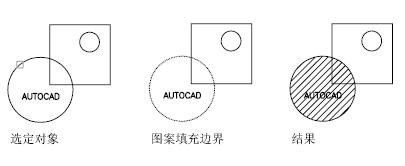

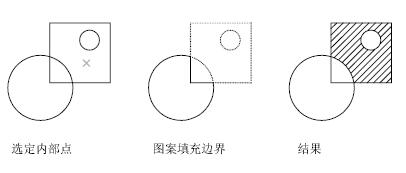

指定对象封闭的区域中的点。选择封闭区域的对象。使用 -HATCH 绘图选项指定边界点。将填充图案从工具选项板或设计中心拖动到封闭区域。

将显示以下提示：

拾取内部点根据围绕指定点构成封闭区域的现有对象来确定边界。 选择对象根据构成封闭区域的选定对象确定边界。 删除边界（仅当从“图案填充和渐变色”对话框中添加图案填充时可用）

删除在当前活动的 HATCH 命令执行期间添加的填充图案。单击要删除的图案。

添加边界（仅当从“图案填充和渐变色”对话框中添加图案填充时可用）

退出“删除边界”模式，以便您可以再次添加填充图案。

放弃删除您使用当前活动的 HATCH 命令插入的最后一个填充图案。设置打开“图案填充和渐变色”对话框，您可以在其中更改设置。
