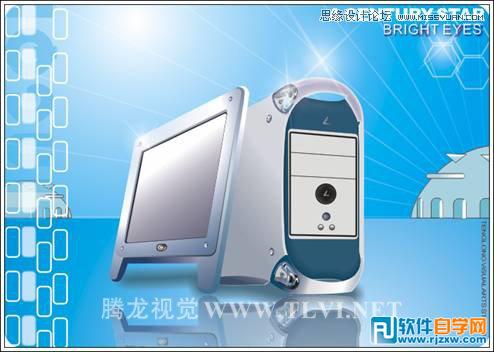

图12-2所示为本实例完成效果。

图12-2 本实例完成效果

技术提示

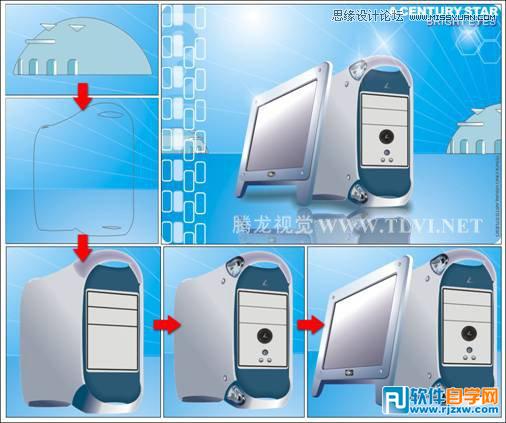

该实例主要通过绘制准确的图形轮廓并填充颜色，从而制作出生动、形象的电脑图形。在绘制轮廓图形时主要使用了“贝塞尔”工具，并配合使用“形状”工具对其进行编辑调整，从而绘制出准确的轮廓图形。图12-3出示了本实例的制作流程图。

图12-3 本实例制作流程

制作步骤

1.制作海报背景

(1)启动CorelDRAW，新建一个工作文档，单击属性栏中的“横向”按钮，将页面横向摆放，其他参数保持默认设置。

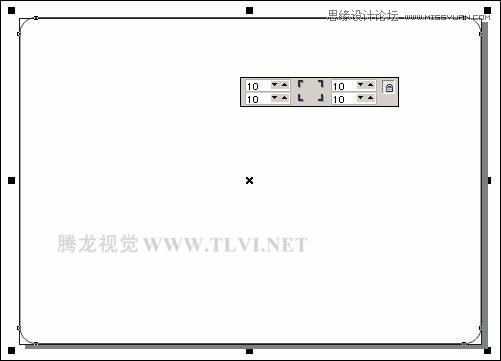

(2)双击工具箱中的“矩形”工具，创建一个与页面等大的矩形对象，接着参照图12-4所示在属性栏中设置矩形的边角圆滑度。

图12-4 绘制圆角矩形

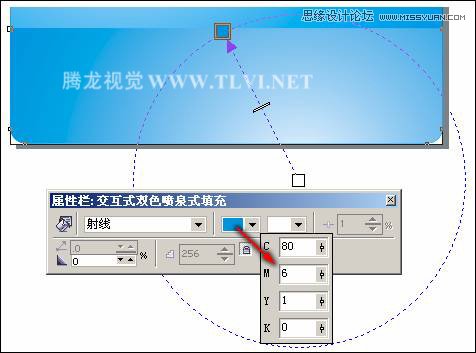

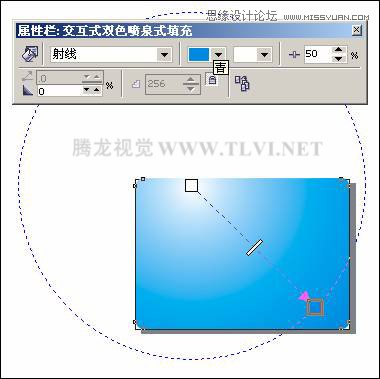

(3)确定矩形为选择状态，使用“交互式填充”工具，参照图12-5所示为矩形填充射线渐变色。然后在页面中拖动控制点对渐变的大小和中心点进行调整，接着再将矩形的轮廓颜色设置为无。

图12-5 设置渐变色

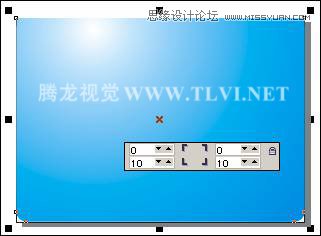

(4)使用“选择”工具，将矩形选中，然后按下小键盘上的号键，将该矩形原位置再制，在属性栏中再对其边角圆滑度参数进行设置，如图12-6所示。

图12-6 调整再制矩形

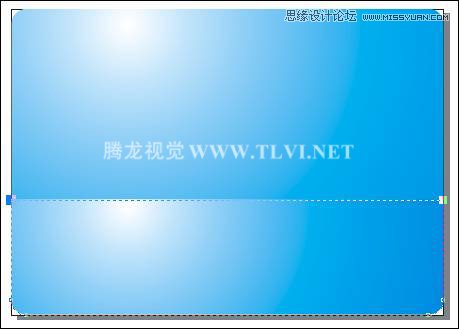

(5)按下键将调整后的矩形转换为曲线对象，使用“形状”工具框选上部的两个节点，结合键盘上的↓>方向键，向下移动节点的位置，如图12-7所示。

图12-7 调整节点位置

(6)使用工具箱中的“交互式填充”工具，对曲线图形的填充效果进行调整，如图12-8所示。

图12-8 调整渐变色

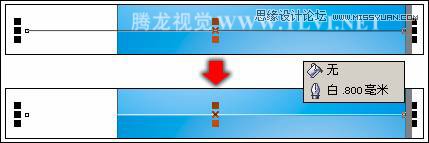

(7)使用“贝塞尔”工具，在页面中调整后的曲线图形的右上角单击，定义一点，然后按下键在页面的左侧单击，绘制一条水平直线，并设置轮廓色和轮廓宽度，如图12-9所示。

图12-9 绘制直线

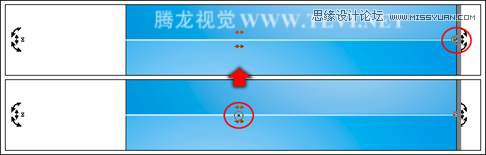

(8)确定绘制的直线为选择状态，执行“排列”→“将轮廓转换为对象”命令，将轮廓转换为对象，接着将生成的无填充和轮廓的曲线删除。然后将白色曲线图形原位置再制，使用“选择”工具在上面单击，出现旋转控制柄，将中心控制点的位置调整到曲线的右端，如图12-10所示。

图12-10 调整中心控制点的位置

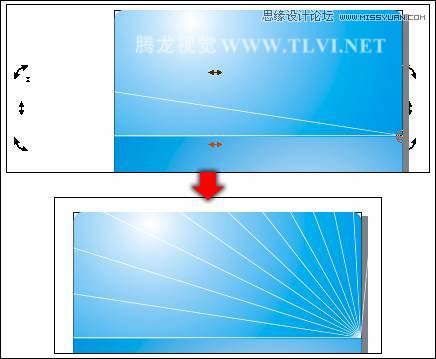

(9)拖动旋转控制柄，更改再制图形的角度，然后连续按下键将直线图形旋转再制多个，如图12-11所示。

图12-11 旋转再制图形

(10)将页面中的白色线条全部选中，然后按下键将其群组。使用“交互式透明”工具，为群组对象添加透明效果，如图12-12所示

图12-12 设置透明效果

(11)选择工具箱中的“椭圆”工具，在页面中按下键的同时拖动鼠标，绘制一个正圆图形，然后对属性栏中的参数进行设置，将其调整为半圆，如图12-13所示。

图12-13 绘制半圆
