如图3-62所示。

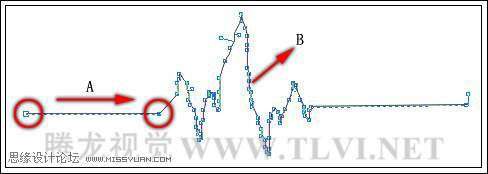

图3-62 使用“多点线”绘制曲线

A 绘制折线 B绘制曲线

1. 绘制折线

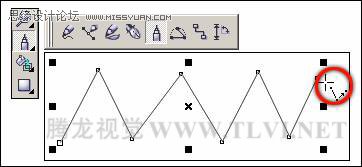

选择工具箱中的“多点线”工具，将光标移至绘图页面中，此时光标变为十字右下方带一多点折线的图标，单击鼠标左键以确定第一点，逐步单击绘制多点折线，绘制完毕后双击鼠标即可。如图3-63所示。

图3-63 绘制折线

提示：“多点线”属性栏中的各选项功能，在上面已经对其作过详细讲述，在这里就不再赘述。

2. 绘制曲线

使用“多点线”工具，在绘图页面中单击鼠标确定第一点，按住左键不放并拖动绘制曲线，绘制好后双击鼠标即可。如图3-64所示。

图3-64 绘制曲线

3. 绘制闭合折线和曲线

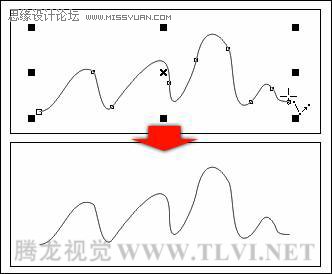

(1)上面所绘制的是一个敞开的曲线路径，若需绘制封闭图形，可采用以下几种方法：一种是一直按住鼠标左键不放，绘制路径，当光标靠近路径起点时会变成图标，提示读者将封闭路径，单击鼠标，路径就自动封闭。

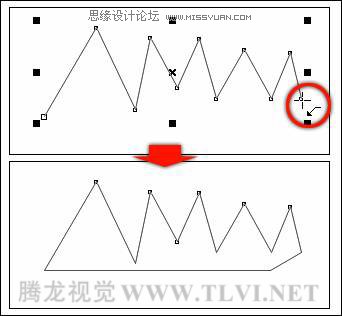

(2)另外一种封闭路径的方法是将鼠标放置在路径的任意一个端点上，光标都会变成图标，这时再绘制线条到路径的另一个端点，即可封闭图形，如图3-65所示。

图3-65 绘制闭合路径

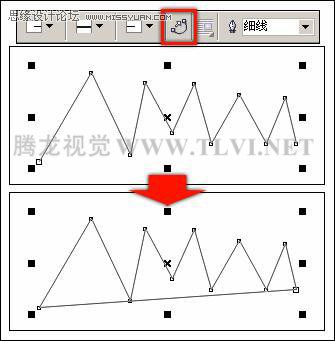

(3)此外，使用“多点线”工具绘制路径后，选择“选择”工具，保持绘制路径的选择状态，单击属性栏中“自动闭合曲线”按钮，闭合曲线。如图3-66所示。

图3-66 利用属性栏闭合路径

注意：当选择“多点线”工具，如果属性栏中的“自动闭合曲线”按钮处于激活状态，那么当确定第一点，然后再确定第二点时拖动鼠标可以看到所绘制的将直接是闭合曲线。

3.1.6 使用3点曲线

“3点曲线”工具与“3点矩形”工具很相似，都是通过3个点来构筑对象。所不同的是该工具创建的是敞开的曲线对象。

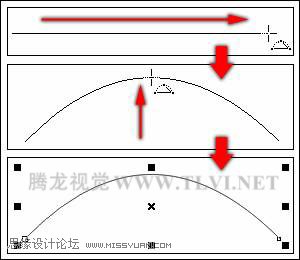

(1)在展开的“曲线工具”栏中，单击“3点曲线”工具。在绘图页面中单击并拖动鼠标，拉出一条直线，从而确定曲线起始端点到结束端点之间的距离。

(2)释放鼠标后，与刚绘制的线条方向垂直移动鼠标，在移动的过程中可看到一条弧线随着鼠标的移动显示不同的弧度，在合适的位置单击鼠标即可得到一条敞开的弧线，如图3-67所示。

图3-67 使用“3点曲线”工具

提示：当绘制完曲线后，单击属性栏中的“自动闭合曲线”按钮，即可闭合曲线。
