先看下完成图吧：



绘制过程：

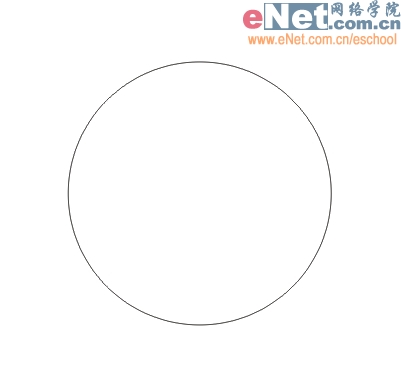

1、新建一个文件，选择椭圆工具，按住Ctrl键画出一个正圆。

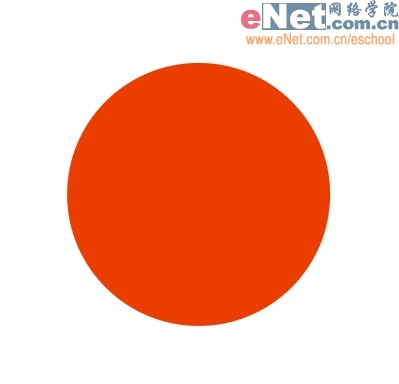

2、选中椭圆，设置填充为红色(在调色板上左键单击红色即可)，无轮廓。

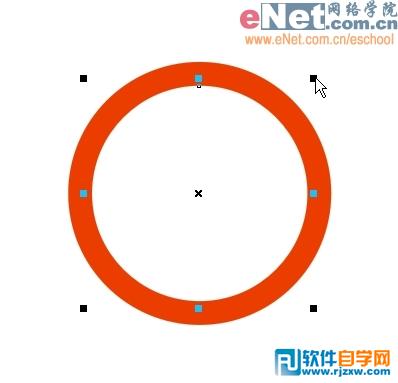

3、按住Shift键的同时，将椭圆右上角的调节块向内拖动，放开鼠标时点一下右键即可复制出一个小椭圆，给它填充白色，然后将两个椭圆一起选中，Ctrl+G群组，形成一个圆圈。



4、选择矩形工具，画出一个细长的矩形，放置在圆圈内。

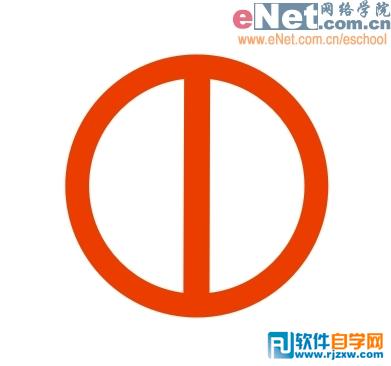

5、给矩形填充红色，效果如下。



6、用挑选工具选中矩形后单击一下，当调节块变成箭头状后可旋转矩形到如下角度。

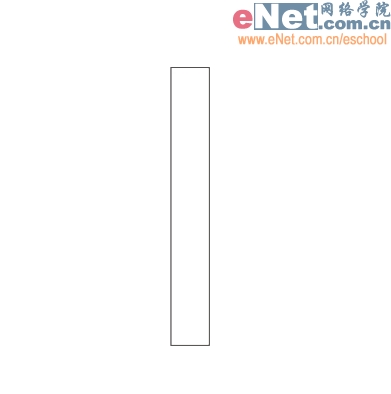

7、用矩形工具再画一个细长的矩形用来做香烟。

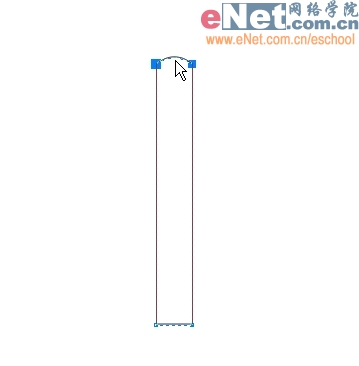

8、用形状工具选中矩形，单击右键选择转换为曲线，再右键单击矩形上端的线条选择到曲线，然后将上端调节成弧形。

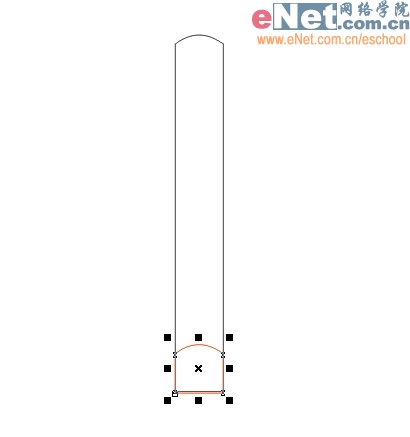

9、在选中矩形的状态下按小键盘+号键原地复制一个矩形，然后调整到如下大小。

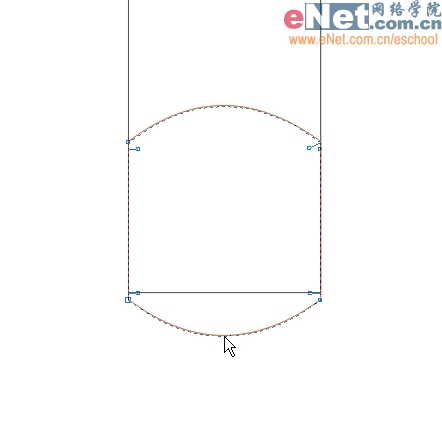

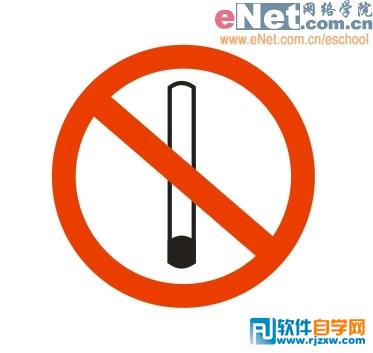

10、用形状工具右键单击小矩形下端的线条选择到曲线，然后将下端也调节成弧形。

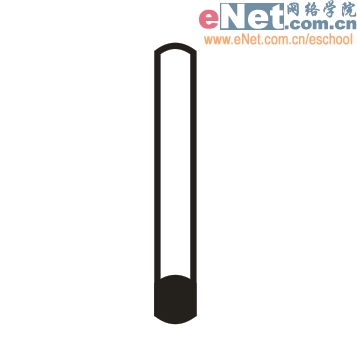

11、在属性栏中将两个矩形的轮廓宽度均设为2mm，轮廓颜色为黑，然后将小矩形填充黑色，Ctrl+G将它们群组，完成香烟。



12、将画好的香烟放置在圆圈内。

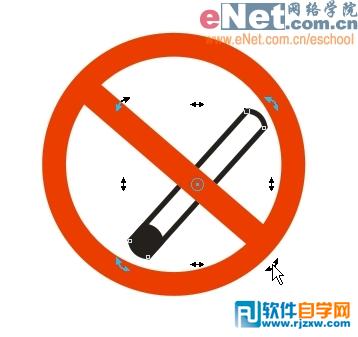

13、用挑选工具选中香烟后单击一下，当调节块变成箭头状后可旋转香烟到如下角度。

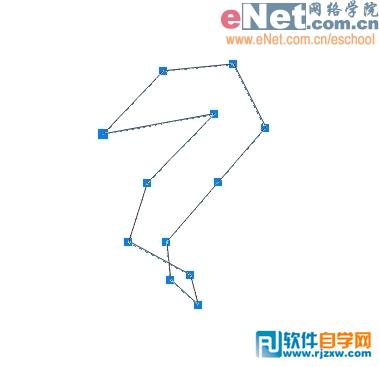

14、选择贝塞尔工具，连续单击画出烟雾的直线轮廓。

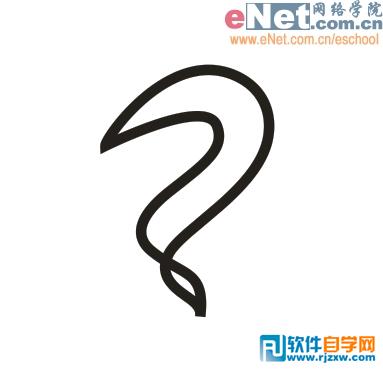

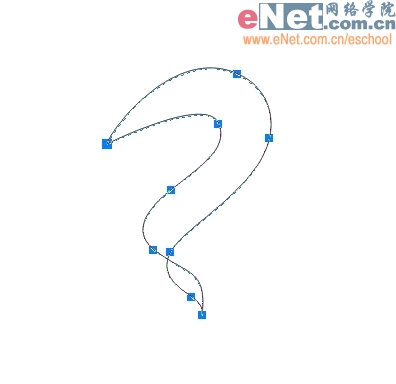

15、用形状工具选中烟雾的所有节点，CtrlQ转为曲线后，调节各个线段到如下平滑形状，在线段上双击鼠标可随时增加和删除节点。



16、将烟雾的轮廓宽度也设为2mm。

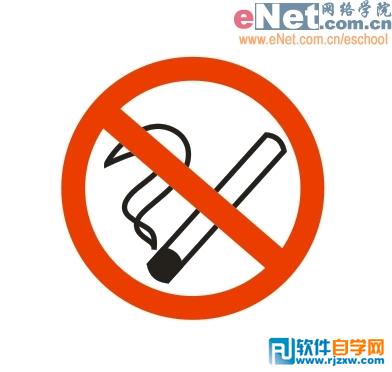

17、将烟雾放置在圆圈内如下位置。注意红色的矩形应放在香烟和烟雾层之上(Shift+Page

up可将它置于最上层)。最后将它们全部选中并Ctrl+G群组。

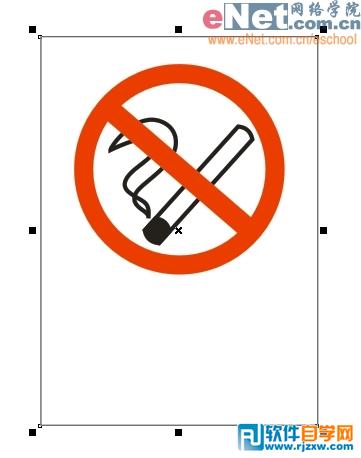

18、用矩形工具画一个大矩形。

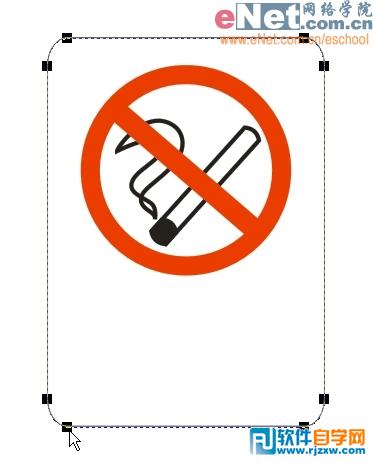

19、用形状工具按住矩形四个角上的任意一个节点拖动，即可将矩形调节成圆角。

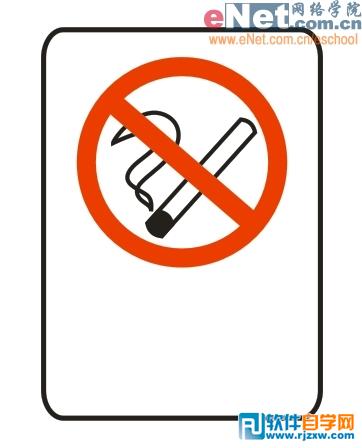

20、将大矩形的轮廓宽度设为2.5mm。

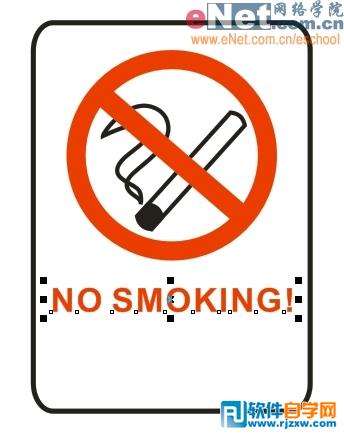

21、选择文字工具，在画面上单击一下即可输入文字，拖动节点可调整大小。将文字设为红色，字体为Arial加粗。



22、用文字工具打上下面的黑色文字，Ctrl+A选中所有对象，选择菜单/排列/对齐和分布/在页面垂直居中，完成。
