hypermesh是一款操作简单又实用的有限元分析处理软件，该软件能够应用到建模、可视化技术的领域中，快速的帮助设计师、企业工程师提高他们的工作效率。因为hypermesh软件具有强大的网格划分功能，所以很多CAE分析人员都喜欢使用它来建立实体网络，比如采用四面体实体网络，创建仿真的实体有限元网络模型等。接下来小编为大家介绍一下，在hypermesh软件中创建四面体实体网络的方法，感兴趣的小伙伴赶紧都来学习一下吧！

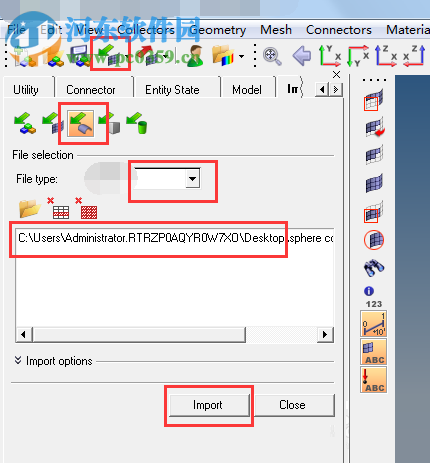

1、首先在本文链接中下载安装一个Hypermesh软件，然后打开软件通过导入按钮导入三维模型软件，如下图所示；

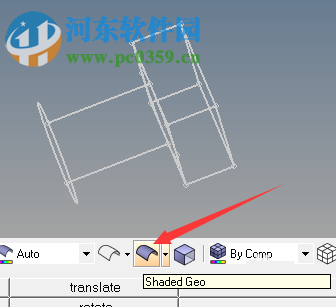

2、三维建模导入成功之后可以看到一个初步模型，然后在下面被红色圈出来的区域中点击图标；

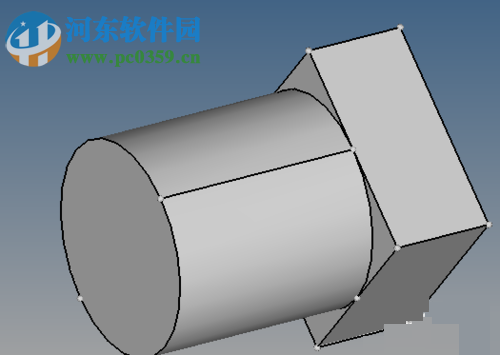

3、这时候就可以看到显示出来的实体模型了；

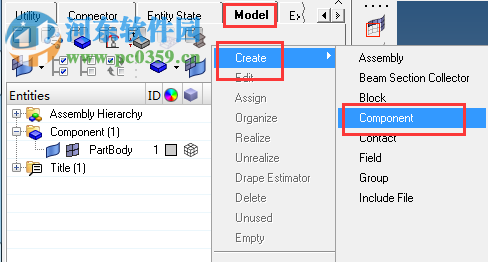

4、然后在上面单击【model】，在弹出来的选项中选择【create】之后新建一个【component】；

5、接下来将新建的component命名为【mesh】即可；

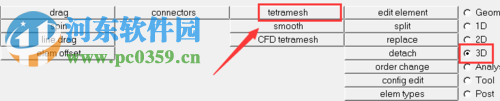

6、然后在3D中找到并打开【tetramesh】；

7、tetramesh面板打开之后，选择点击【Voluma tetra】后，然后将网络尺寸设置好了之后，将箭头所指的两个【use】都勾选上；

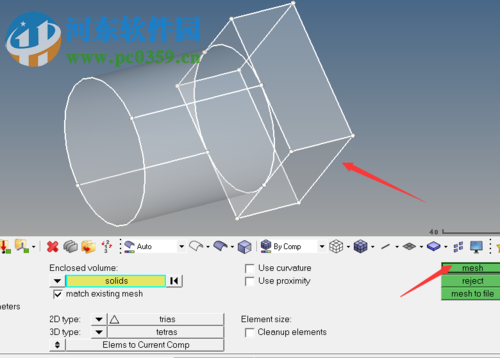

8、然后鼠标点中实体模型，之后再点击右侧的【mesh】；如果想撤销，点击“reject”可以重新设置网格划分参数。

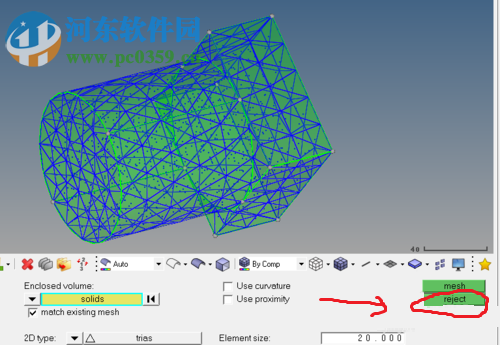

9、想要重新设置网络参数可以选择点击撤销【reject】；

10、接下来在【model】中关闭实体显示即可；

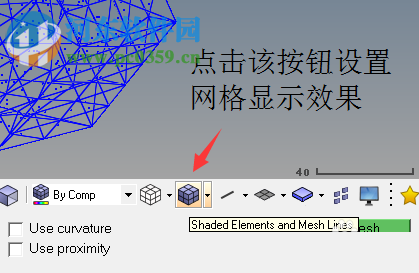

11、然后点击下方箭头所指的按钮设置，如下图所示；

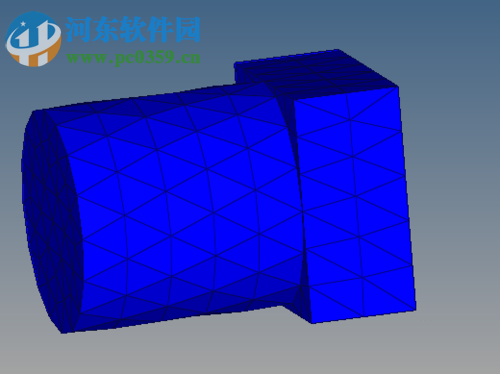

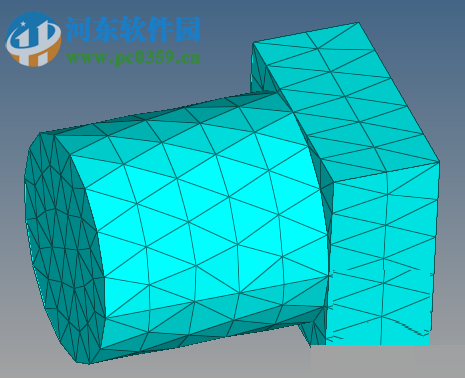

12、接下来就可以看到四面体网络显示的效果图形了；

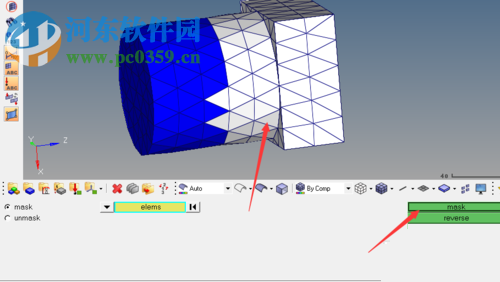

13、接着可以在【tool】中找到并点击【mask】；

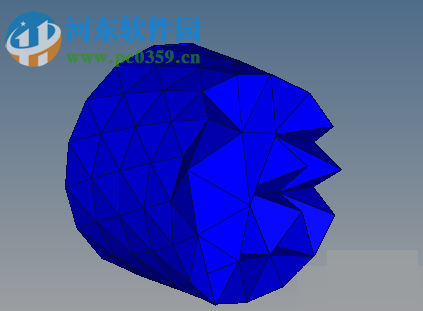

14、然后就可以检查内部网络的划分情况了；

15、四面体实体网络也就被我们创建成功了。

使用hypermesh创建四面体实体网络的方法就介绍到这里了，感兴趣的小伙伴们赶紧来学习一下吧！
